يتكون النظام من محطة تحكم ميدانية ومحطة تشغيل ومحطة مهندس تقع في غرفة التحكم المركزية. محطة الحقل مسؤولة عن اكتساب إشارة الإدخال/الإخراج الميدانية، والتحكم في الحلقة، والتحكم في تسلسل التشابك. يتم توجيه كافة إشارات المجال إلى محطة المجال عبر الكابلات. محطة التشغيل المركزية مسؤولة عن مراقبة حالة تشغيل المعدات، ومعالجة معلومات الإنتاج، والطباعة، وإرسال أوامر بدء وإيقاف النظام، وضبط الحلقة، وتعيين القيمة المحددة وغيرها من الوظائف. يكمل كل محطة ميدانية ومحطة تشغيل تبادل المعلومات والبيانات بينهما من خلال ناقل المجال الصناعي، مما يجسد حقًا مبدأ التحكم اللامركزي والإدارة المركزية.
تطوير النظام وموثوقيته
تعتمد جميع المعدات الرئيسية المدمجة في هذا النظام على منتجات ذات علامة تجارية دولية تلبي المعايير الدولية، وتتمتع بتكنولوجيا ناضجة، ولها سوابق تطبيق ناجحة في العديد من الصناعات في الداخل والخارج. تستخدم المحطة الموجودة في الموقع نظام s7-400 plc من شركة siemens الشهيرة. تستخدم المحطة المركزية أجهزة كمبيوتر dell (سلسلة optiplex) مع شاشات ملونة كبيرة مقاس 24 بوصة.
توافق النظام وقابلية التوسع
إن إنشاء هذا النظام يتبع مبدأ الانفتاح، ويعتمد نظامًا منظمًا، ويتمتع بالتوافق الكامل وقابلية التوسع للتطوير المستقبلي. يعتمد على بنية إيثرنت قياسية ويتمتع بقدرة جيدة على التوسع والانفتاح. طالما أن المعدات تتوافق مع بروتوكول ethernet، فيمكنها الوصول إلى الإنترنت ويمكن توصيلها بسهولة بنظام إدارة جدولة الإنتاج (نظام mis). إذا تم توسيع خط إنتاج مماثل، فإن التكلفة سترتفع بنسبة 70% فقط. وإذا كان من المقرر تحويل النظام الحالي إلى نطاق إنتاج أكبر، فيمكن نقله واستخدامه دون زيادة التكلفة.
بساطة واقتصاد النظام
يعتمد نظام dcs هذا على نظام siemens pcs7-400 الذي يتميز بالأداء والسعر الجيد نسبيًا، والموثوقية العالية، وحجم العمل الصغير للصيانة، والبنية المعيارية، والتي يسهل استبدالها ولا تؤثر على استمرارية الإنتاج.
مميزات برنامج التطبيق
يمكن لبرنامج تطبيق هذا النظام تلبية متطلبات التحكم في عملية الإنتاج التكنولوجي بشكل كامل، وضمان التشغيل الآمن والموثوق به لخط الإنتاج بأكمله، وتحسين معدل تشغيل المعدات بشكل كامل، واستخدام مهارات البرمجة الناضجة وفقًا لمتطلبات التحكم في عملية الإنتاج للمشروع لتحقيق الاستخدام المعقول والكامل لموارد الأجهزة لهذا النظام.
واجهة تشغيل برنامج تطبيق النظام جيدة جدًا. بالإضافة إلى الوظائف والخصائص ومتطلبات العطاءات التقليدية لأنظمة dcs العامة، فإنها تتمتع أيضًا بالميزات الفريدة التالية:
تمت ترجمة واجهة النظام بالكامل إلى اللغة الصينية، بما في ذلك شاشات العرض المختلفة، وأجهزة الإنذار، والسجلات، وتقارير الإنتاج، وتحتوي على مطالبات التشغيل والمساعدة باللغة الصينية.
يمكن تشغيله بالكامل بدون لوحة المفاتيح عن طريق الماوس. فهو بسيط ومريح وموثوق وسهل الإتقان، ولا يتطلب مستوى ثقافيًا عاليًا من المشغل.
تتيح لك وظيفة استعلام جدول الجهاز عرض الملفات وحالة التشغيل لأي جهاز في أي وقت على واجهة التشغيلوظائف إدارية صارمةالإخفاقات والمشاكل وكيفية تحديد المشاكل وتحديد المسؤوليات. يحتفظ نظام dcs بسجلات تفصيلية لجميع أعطال المعدات وعمليات التشغيل. لا يمكن تغيير السجل، وهو يتمتع بوظيفة حماية بكلمة مرور على أربعة مستويات.
من السهل الاتصال بنظام إدارة جدولة الإنتاج (نظام mis) وإعداد كمية كبيرة من البيانات اللازمة لنظام mis لتمكين الإدارة العليا من إدارتها واتخاذ القرارات. إن اقتصاد النظام هو عبارة عن نسبة جيدة بين الأداء والسعر بناءً على المبادئ المذكورة أعلاه. في السنوات الأخيرة، مع التطور السريع لتكنولوجيا الكمبيوتر، تم زيادة قدرة التحكم في نظام plc بشكل كبير، وتم الاستفادة الكاملة من موارد الأجهزة والبرامج الخاصة به، مع نسبة أداء إلى سعر جيدة.
ميزات النظام
1. يقوم النظام بإكمال عملية المراقبة والإدارة والتحكم في عملية الإنتاج الرئيسية لخط الإنتاج بأكمله.
2. في غرفة التحكم المركزية، يمكنك مراقبة عملية الإنتاج، والمعلمات الديناميكية في الوقت الحقيقي لكل نقطة قياس، وحالة تشغيل كل جهاز، والمعلمات المهمة، وعرض نظرة عامة على النظام، ولوحة التشغيل، ومخططات الاتجاه في الوقت الحقيقي والاتجاه التاريخي، ووظائف التشغيل في الوقت الحقيقي.
3. يمكنه توفير وظائف معالجة إنذار متعددة ويمكنه حفظ معلومات الإنذار لفترة طويلة. يمكن لمعلومات التنبيه أن تشرح العملية التفصيلية مثل وقت حدوث التنبيه، والسبب، ومتى تم التعامل معه، ومتى اكتملت المعالجة، وما إلى ذلك، وسيتم تسجيلها بالتسلسل. يمكن طباعتها تلقائيًا أو طلب طباعتها في أي وقت.
4. يمكن لبرنامج النظام تحقيق وظيفة التشخيص الذاتي لمحطة التشغيل المركزية ومحطة المهندس وحافلة الشبكة والمعدات المساعدة وجميع بطاقات الإدخال/الإخراج. تعد محطات التشغيل بمثابة محطات احتياطية ساخنة لبعضها البعض، ويمكن أيضًا استخدام محطة المهندس كمحطة تشغيل. لن يؤثر فشل أي محطة تشغيل مركزية على تشغيل النظام. لن يؤثر فشل أي جهاز أو وحدة في النظام على تشغيل النظام بأكمله.
5. محطة التشغيل مسؤولة بشكل أساسي عن مراقبة الإنتاج وإدارة معلومات الإنتاج ومعالجة معلومات الإنذار والتسجيل والطباعة. تكمل محطة الحقل عملية اكتساب بيانات الإدخال/الإخراج الميدانية، والتحكم في الحلقة، والتحكم في التشابك المتسلسل، وجمع البيانات اللازمة للمراقبة والإدارة.
6. شبكة اتصالات البيانات للنظام عبارة عن ناقل إيثرنت مفتوح بمعدل اتصال 100 ميجا بايت وشبكة زائدة عن الحاجة. سرعة الاتصال سريعة، والموثوقية عالية، ومن السهل التوسع. يمكنه بسهولة جمع البيانات من نظام التحكم التلقائي الذي صممه الطرف الأجنبي دون التأثير على التشغيل العادي لنظام التحكم التلقائي الذي صممه الطرف الأجنبي.
7. يمكن صيانة قاعدة البيانات عبر الإنترنت أثناء تشغيل النظام (مع تفويض كلمة المرور)، ويمكن إجراء البرمجة عبر الإنترنت وتعديل البرنامج دون التأثير على وظائف النظام.
8. يمكن للنظام تحقيق التحكم التلقائي في حلقة التنظيم.
9. يتم فحص جميع عناصر التحكم في النظام بشكل مشروط ويتم اتخاذ تدابير لمنع الأخطاء في الأجهزة والبرامج. التحقق تلقائيًا من نطاق معلمات الإدخال والإخراج المختلفة. في حالة تجاوز النطاق، يُحظر التحكم في الإخراج. كما أنها مجهزة بوظيفة حماية كلمة المرور بأربعة مستويات لمنع التشغيل غير الطبيعي والتشغيل الخاطئ.

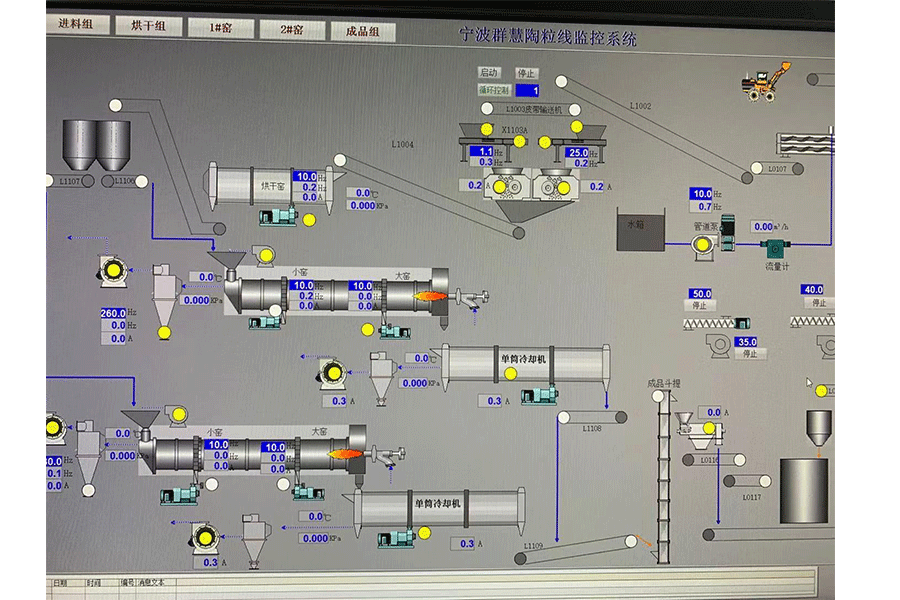

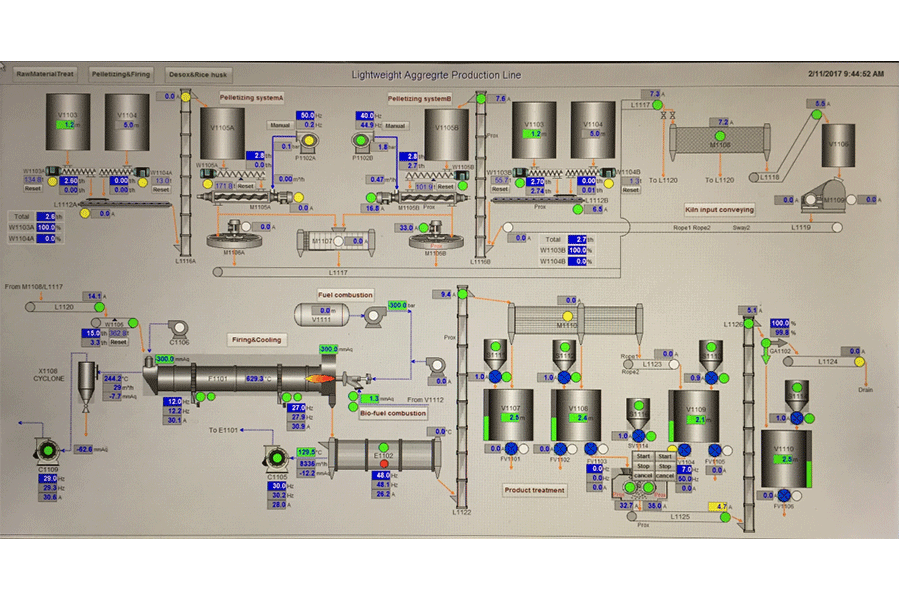

عرض صور المشروع
