présentation du produit

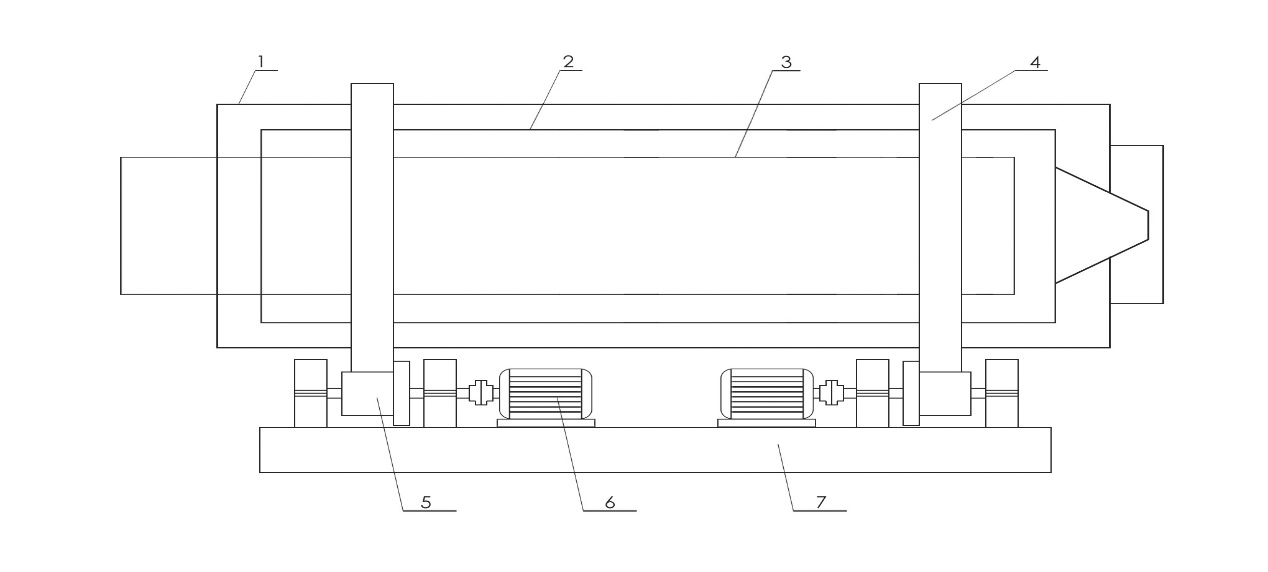

1. schéma de structure du séchoir

remarque : 1. cylindre extérieur 2. cylindre central 3. cylindre intérieur 4. courroie de roue 5. roue de support 6. moteur réduit 7. siège de support
2. principe de fonctionnement du séchoir
la structure du séchoir à trois tambours est illustrée à la figure 1. le corps principal du séchoir télescopique à trois tambours est composé de trois cylindres concentriques de diamètres différents encastrés les uns dans les autres. le corps principal roule sur quatre roues de support aux deux extrémités grâce à des courroies de roues. l'extrémité d'alimentation du cylindre est équipée de dispositifs de chauffage à air chaud tels que l'huile, la vapeur et le charbon. l'extrémité de déchargement est équipée d'un couvercle anti-poussière et d'un dispositif de déchargement automatique. le couvercle anti-poussière est relié au dépoussiéreur par une canalisation. l'équipement de dépoussiérage, l'équipement d'alimentation et l'équipement de transport peuvent être conçus séparément en fonction des conditions et des exigences du processus de l'utilisateur.
le matériau à sécher est introduit dans le cylindre intérieur du sécheur depuis l'extrémité d'alimentation. le matériau pénètre dans le cylindre intérieur par la plaque de guidage en spirale du cylindre intérieur. il y a de nombreuses plaques de levage en spirale à l'intérieur du cylindre intérieur. le matériau est soulevé en continu par les plaques de levage et se déplace longitudinalement grâce à la rotation du cylindre. lorsque le matériau atteint l'extrémité gauche du cylindre intérieur, il tombe dans le cylindre central en raison de son propre poids. grâce à la plaque de guidage, le matériau est repoussé vers le cylindre central sous l'action de la rotation du cylindre. sous l'action des plaques de levage du cylindre central, le matériau se déplace vers la droite.
jusqu'à l'extrémité droite du cylindre central, le matériau tombe dans le cylindre extérieur sous l'action de son propre poids. de même, le matériau se déplace vers la gauche sous l'action de la plaque de levage en spirale du cylindre extérieur jusqu'à ce qu'il atteigne l'extrémité gauche du cylindre extérieur, et tombe dans le cylindre à l'extrémité de décharge sous l'action du cône de guidage extérieur. lorsque le cylindre tourne, le matériau est soulevé par la plaque de levage en spirale à l'intérieur du cylindre et, en même temps, il roule et se disperse en continu et se déplace longitudinalement vers l'extrémité de décharge. dans le même temps, le flux d'air chaud provenant du haut fourneau chaud pénètre successivement dans le cylindre intérieur, le cylindre central et le cylindre extérieur pour réaliser un échange thermique intense avec les matériaux. étant donné que la plaque d'acier métallique conduit la chaleur plus rapidement que le matériau à sécher, la plaque d'acier et la plaque de levage du cylindre sont d'abord chauffées, puis transfèrent la chaleur au matériau par conduction et rayonnement. une fois le matériau chauffé, la température augmente jusqu’à ce que l’eau s’évapore et se sépare du matériau. il est rejeté dans l'atmosphère après avoir traversé le dépoussiéreur avec la fumée, réalisant ainsi l'objectif de séchage du matériau.
des avantages exceptionnels
le séchoir à trois tambours a une structure compacte et n'occupe que la moitié de la surface d'un séchoir à tambour unique avec le même rendement. il présente les caractéristiques d'un fonctionnement fiable, d'une faible consommation d'énergie, d'une efficacité thermique élevée, d'un bon effet de séchage des matériaux, d'un contrôle automatique facile à réaliser et nécessite moins d'opérateurs.
paramètres techniques
principales spécifications techniques du séchoir télescopique à trois tambours jdshφ2.0×6m/φ2.5×6.5m
| article/unité/spécification m | φ2,0×6m | φ2,5×6,5m | ||||
| diamètre extérieur du cylindre | m | 2.0 | 2,5 | |||
| longueur du tube extérieur | m | 6 | 6,5 | |||
| volume du cylindre | m3 | 18,8 | 31,8 | |||
| vitesse du cylindre | tr/min | 3-7 | 3-7 | |||
| le mien scories | première humidité | % | 10-15 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 12-16 | 8-12 | 20-25 | 15-20 | |
| cendres volantes | première humidité | % | 20-25 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 6-7 | 5-6 | 10-12 | 8-10 | |
| sable jaune | première humidité | % | 8-10 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 11-17 | 11 septembre | 18-29 | 15-18 | |
| argile | première humidité | % | 10-18 | |||
| humidité finale | % | 2 | 2 | 2 | 2 | |
| rendement | ème | 5-7 | 4-5 | 8-10 | 6-8 | |
| calcaire | première humidité | % | 4-8 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 10-12 | 7-10 | 16-20 | 12-16 | |
| température maximale de l'air d'admission | °c | 700-750℃ | 700-750℃ | |||
| puissance du moteur | kw | 7,5 × 2 | 5,5 × 4 | |||
| modèle réducteur |
| xwd7.5-6-29 | xwd-5.5w-5 | |||
| rapport de vitesse du réducteur | je | 29 | 29 | |||
jdshφφ2,7×7m\φ3,0×7principales spécifications techniques du séchoir télescopique à trois tambours
| article/unité/spécification m | φ2,7×7m | φ3,0×7m | ||||
| diamètre extérieur du cylindre | m | 2.7 | 3.0 | |||
| longueur du tube extérieur | m | 7 | 7 | |||
| volume du cylindre | m3 | 40 | 49,4 | |||
| vitesse du cylindre | tr/min | 3-7 | 3-7 | |||
| le mien scories | première humidité | % | 10-15 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 25-30 | 18-25 | 30-35 | 25-30 | |
| cendres volantes | première humidité | % | 20-25 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 12-15 | 10-12 | 15-19 | 12-15 | |
| sable jaune | première humidité | % | 8-10 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 23-37 | 19-23 | 28-45 | 23-28 | |
| argile | première humidité | % | 10-18 | |||
| humidité finale | % | 2 | 2 | 2 | 2 | |
| rendement | ème | 10-13 | 8-10 | 12-16 | 9-12 | |
| calcaire | première humidité | % | 4-8 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 20-26 | 14-20 | 26-32 | 18-26 | |
| température maximale de l'air d'admission | °c | 700-750℃ | 700-750℃ | |||
| puissance du moteur | kw | 11×2 | 7,5 × 4 | |||
| modèle réducteur |
| xwd11-7-29 | xwd7.5-6-29 | |||
| rapport de vitesse du réducteur | je | 29 | 29 | |||
jdshφφ3,2×7principales spécifications techniques du séchoir télescopique à trois tambours m/φ3,6×8,0m
| article/unité/spécification m | φ3,2×7m | φ3,6×8,0m | ||||
| diamètre extérieur du cylindre | m | 3.2 | 3.6 | |||
| longueur du tube extérieur | m | 7 | 8.0 | |||
| volume du cylindre | m3 | 56 | 81 | |||
| vitesse du cylindre | tr/min | 3-7 | 3-7 | |||
| le mien scories | première humidité | % | 10-15 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 38-45 | 30-38 | 50-60 | 40-50 | |
| cendres volantes | première humidité | % | 20-25 | 25-30 | 20-25 | 25-30 |
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 17-21 | 14-17 | 24-30 | 20-24 | |
| sable jaune | première humidité | % | 8-10 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 32-51 | 26-32 | 46-74 | 38-52 | |
| argile | première humidité | % | 10-18 | |||
| humidité finale | % | 2 | 2 | 2 | 2 | |
| rendement | ème | 14-18 | 10-14 | 20-26 | 15-20 | |
| calcaire | première humidité | % | 4-8 | |||
| humidité finale | % | 1 | 1 | 1 | 1 | |
| rendement | ème | 30-36 | 22-30 | 44-52 | 30-44 | |
| température maximale de l'air d'admission | °c | 700-750℃ | 700-750℃ | |||
| puissance du moteur | kw | 7,5 × 4 | 15×4 | |||
| modèle réducteur |
| xwd7.5-6-29 | xwd15-8-29 | |||
| rapport de vitesse du réducteur | je | 29 | 29 | |||
principales spécifications techniques du séchoir télescopique à trois tambours jdshφ3,6×12,0 m
| article/unité/spécification m | φ3,6×12m | |||
| diamètre extérieur du cylindre | m | 3.6 | ||
| longueur du tube extérieur | m | 12 | ||
| volume du cylindre | m3 | 122 | ||
| vitesse du cylindre | tr/min | 3-7 | ||
| scories | première humidité | % | 10-15 | 15-20 |
| humidité finale | % | 1 | 1 | |
| rendement | ème | 70-90 | 55-70 | |
| cendres volantes | première humidité | % | 20-25 | 25-30 |
| humidité finale | % | 1 | 1 | |
| rendement | ème | 36-45 | 30-36 | |
| sable jaune | première humidité | % | 10-12 | 12-15 |
| humidité finale | % | 1 | 1 | |
| rendement | ème | 70-110 | 58-72 | |
| argile | première humidité | % | 10-15 | 15-20 |
| humidité finale | % | 2 | 2 | |
| rendement | ème | 30-40 | 22-30 | |
| calcaire | première humidité | % | 4-6 | 6-10 |
| humidité finale | % | 1 | 1 | |
| rendement | ème | 64-78 | 46-64 | |
| température maximale de l'air d'admission | °c | 700-750℃ | ||
| puissance du moteur | kw | 30×4 | ||
| modèle réducteur |
| xwd30-8-29 | ||
| rapport de vitesse du réducteur | je | 29 | ||
